■開発された圧力差発電システムの熱利用効率

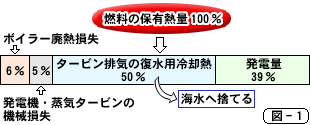

従来の電力会社の大型発電設備では図−１に示すように、燃料が保有する発熱量を100％とすると、最終的に発電電力量として利用できるのは39％であり、大半の50％の熱量は海に捨てられ、海水の温度上昇の一因となっていることは周知のことである。

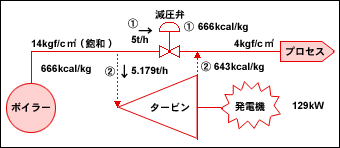

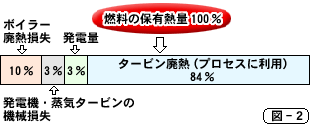

蒸気圧力差を利用した発電システムは、図−２に示すように、燃料が保有する発熱量を100％とすると、その内の84％はプロセスに利用される。従って、発電に利用されるのはわずか数％であるが、システム全体としての熱エネルギー利用効率は95％に達するといっても過言ではない。すなわち、図−３に従来の減圧弁使用と蒸気圧力差発電の系統図を示しますが、これに基づいて熱エネルギー利用効率の試算例を下記に示します。
1.減圧弁利用の従来型（実線）
　 減圧弁利用のプロセスへの蒸気総熱量
　 2788kJ/kg×5000kg/h＝13,940,000kJ/h

2.圧力差発電の開発型（破線）
　 タービン利用のプロセスへの蒸気総熱量
　 2692kJ/kg×5179kg/h＝13,940,000kJ/h
すなわち、蒸気タービンにより129kWの発電が得られるが、タービンで熱量が使われるので、タービン入り口で2788kJ/kgあった熱量がタービン出口では2692kJ/kgに減少する。従って、工場（プロセス）に必要な総熱量13,940,000kJ/hを確保するには蒸気量を若干（179kg/h）増やす必要がある。

この場合の熱エネルギー利用効率は、
【熱エネルギー利用効率】
（発電出力) kW×3600（kJ/h）/kW＋（プロセスへの供給総熱量）kJ/h
＝
（タービン入り口総熱量）kJ/h
129kW×3600（kJ/h）kW＋13,940,000kJ/h
＝ ＝0.998＝99.8％
2788kJ/kg×5179kg/h
となり、限界に近い高効率であることが判る。
